气动球阀系统深度解析：DN100 不锈钢阀体与气动执行器套件全解

导语： 在现代工业自动化生产线上，阀门不再仅仅依靠人工摇动手轮，而是通过压缩空气与电信号的结合，实现远程、快速、精准的自动控制。今天，我们通过一张高清产品实拍图，为您深度解码一套完整的自动阀门系统——气动球阀。从底部的 DN100 不锈钢阀体、中间的气动执行器，到顶部的电磁阀与限位开关组件，带您全面了解工业“智造”的核心执行单元。

一、 底部基础层：阀体铭牌与硬核参数

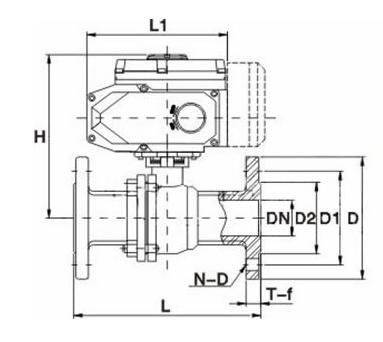

观察图片底部，这是一台通过中间支架连接的法兰连接球阀。阀体正面清晰铸有铭文：

1. DN100（公称通径 100毫米）：这是工业管道中非常经典的中型尺寸。它既能保证足够的介质流量（如供水、天然气支线、化工物料输送），又具备良好的结构强度，广泛应用于各类工厂的支管截断与调节。
2. 16（公称压力 PN16）：代表压力等级为 1.6 MPa（16公斤）。这是水、气、油及一般性化工介质管道中最常见的压力等级。
3. CF8（或 P 标识）：代表阀体材质为 304奥氏体不锈钢铸件。相比碳钢，304不锈钢具有出色的抗大气氧化、抗水腐蚀及耐弱酸碱的性能，能够确保阀门在潮湿或轻微腐蚀工况下的长周期使用寿命，且不易生锈污染介质。

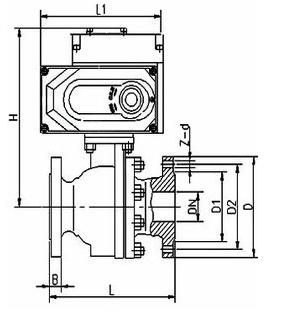

(注：从阀体中部的一圈高强度螺栓可以看出，该阀门采用了两片式分体结构。这种设计使得后期如果内部 PTFE 密封圈磨损，可以方便地拆开进行内部维修，而无需将阀门从管道上切割下来。)

二、 中间驱动层：气动执行器（Pneumatic Actuator）

阀体上方连接的是一个灰色的长方形箱体，这是整套系统的动力来源——气动执行器。

• 工作原理：气动执行器通常分为双作用和单作用（弹簧复位）两种。它内部带有气缸和活塞。当压缩空气从进气口进入时，气压推动活塞运动，活塞通过齿轮齿条机构将直线运动转化为旋转运动，从而带动下方的阀杆和球体旋转 90 度，实现球阀的开启或关闭。
• 核心优势：相比于手动的蜗轮箱，气动执行器的响应速度极快，通常在几秒钟内就能完成一次开/关动作，非常适合需要频繁启闭、快速切断的工况，如自动化灌装线、紧急停车系统（ESD）等。

三、 控制与反馈层（一）：电磁阀（Solenoid Valve）

气动执行器的左侧，连接着一个带有橙色线束、黑色底座、带有品牌标识的微型组件，这是电磁阀。

• 电转气的桥梁：电磁阀是整个气动系统的“大脑”转接器。工厂的中控室（DCS）发出电信号（通常是 24V 直流电或 220V 交流电），电磁阀接收到信号后，立即改变内部的阀芯位置。
• 切换气路：它负责接通或切断通往气动执行器气缸的压缩空气通道，从而精确控制执行器的动作方向（是“打开”还是“关闭”）。常见的电磁阀有单电控和双电控之分，决定着阀门断电后的保持状态。

四、 控制与反馈层（二）：空气过滤减压阀（Air Filter Regulator）

在电磁阀的更左侧，安装着一个带有黑色旋钮、透明滤杯和圆形压力表的装置，这是空气过滤减压阀（常称为“气源处理三联件”中的二联件）。

• 净化与稳压：工厂的压缩空气管路中常带有水份、油雾和粉尘杂质。如果不经过过滤直接进入气动执行器，会严重损坏气缸内部的密封圈，导致执行器漏气失灵。
• 双重保障：透明滤杯通过离心原理过滤掉杂质和水份；黑色的旋钮可以精确调节输出到执行器的气压大小（压力表会实时显示），确保执行器获得稳定、洁净的动力源，延长整套系统的寿命。

五、 控制与反馈层（三）：限位开关盒与顶视窗（Limit Switch Box）

在气动执行器的正上方，安装着一个黑色的紧凑装置，顶部有一个带透明视窗的圆形顶盖（通常带有红/绿、开/关标志），侧面有蓝色的进气/出线孔。

• 视觉指示：顶部的透明视窗可以让现场巡检人员一目了然地看到当前阀门是全开（Open）还是全关（Closed）的状态，无需去触碰或猜测。
• 远程反馈信号：内部通常装有机械微动开关或磁性接近开关。当阀门执行完动作到达指定位置（完全开或完全关）时，这个限位开关盒会向工厂的中控室反馈一个确认信号（如 “ON” 或 “OFF”）。只有中控室收到这个反馈信号，才会确认动作完成，这构成了工业自动化闭环控制的关键一环。

六、 整套系统的应用场景与选型提醒

这套配置齐全的气动球阀系统，是现代化工厂实现远程集控与无人值守的核心部件。它广泛适用于：

1. 水处理与污水处理厂：加药管线和过滤系统的自动切换。
2. 石油化工及精细化工：反应釜进料、出料的自动紧急切断。
3. 食品饮料与制药：CIP（在线清洗）和 SIP（在线灭菌）系统的自动换向。

采购与使用黄金法则（极其关键）：

1. 气源质量决定寿命：气动阀的命脉是压缩空气。请务必确保上游安装了高质量的冷干机和精密过滤器，如果供给执行器的空气带水，几个月内执行器就会报废。
2. 防爆环境选型：如果您的气动阀使用在易燃易爆的化工环境中（如天然气、氢气、挥发性溶剂），电磁阀和限位开关盒必须选用“防爆型”（Exd 或 Exia 等级），千万不能用普通型号，否则一个电火花就可能引发重大安全事故。
3. 电源与气源双配套：现场安装时，除了接通空气管路，还必须为电磁阀配备相应的控制电源（需与电磁阀线圈电压匹配，如DC24V或AC220V）。
