Q41F 法兰球阀：不锈钢两片式结构与ISO安装平台全解析

导语： 在各类工业流体管网的构建中，法兰球阀因其连接牢固、拆卸方便、启闭迅速而成为绝对的主力。今天，我们将通过一张高清晰度的实拍图，为您深度解码这款管道系统中的“中流砥柱”——Q41F 法兰球阀。从铭牌参数、两片式阀门结构、不锈钢耐腐蚀材质，到顶部独特的智能安装平台，带您全面了解工业级流体控制的入门基石。

一、 铭文解密：读懂阀体的“核心身份”

请先观察图片中阀体右侧铸有的铭文信息，它们直接决定了这款阀门能“扛”多大的压力、流过多少介质：

1. DN50：代表该阀门的公称通径为 50毫米。在工业管道中，DN50（约等于2英寸）是一个非常经典的支线和中小型主管道尺寸。它既能保证足够的中等流量，又不至于像大口径阀门那样笨重和昂贵。
2. 16：代表该阀门的公称压力为 PN16（1.6 MPa，即16公斤压力）。这是中国国家标准（GB）下最常见的中低压压力等级，广泛适用于常规水系统、蒸汽系统（需注意温度限制）、压缩空气及部分一般性化工介质。
3. CF8/CF8M（依稀可见）：虽然受角度限制，但带有类似“SL”等铸造标号的阀体，通常采用 CF8（304不锈钢） 或 CF8M（316不锈钢） 铸件材质。不锈钢材质赋予了阀门优良的抗大气、水和一般化学介质的腐蚀能力，极大地延长了阀门在潮湿或轻微腐蚀环境下的使用寿命。

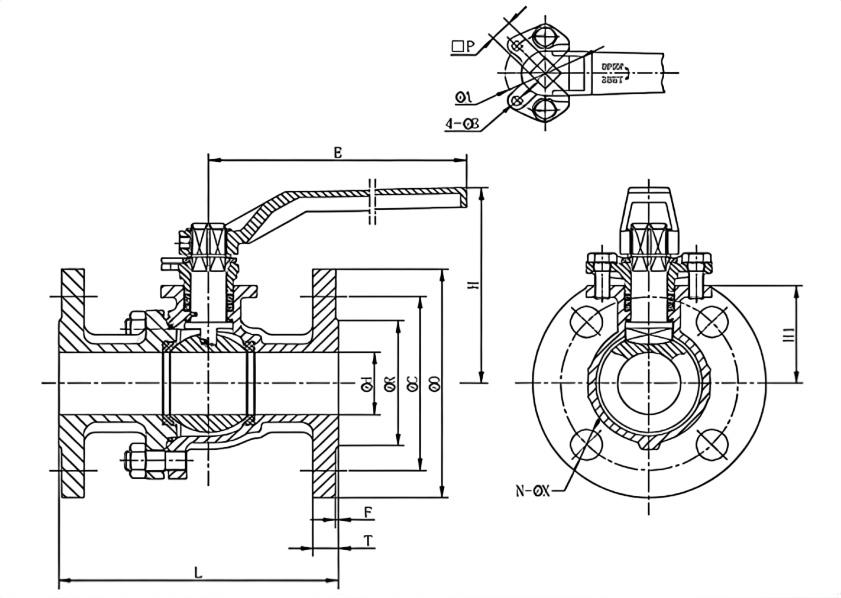

二、 结构解析：为何它被称为“两片式”法兰球阀？

从图片的中间部分，您可以清晰地看到一圈由 四根高强度螺栓和螺母 构成的紧固环。这种设计在阀门制造中被称为 “两片式（Two-Piece）” 分体结构。

• 便于组装与固定：两侧巨大的法兰盘提供了极高的安装稳定性。法兰连接（Flange Connection）需要使用配套的法兰垫片和螺栓，将其紧密固定在管道的法兰面上。这种连接方式无需焊接，拆卸非常方便，非常适合需要定期检修或更换的工况。
• 内部维护相对简便：当阀门内部的密封圈（PTFE或RPTFE）发生磨损导致泄漏时，只需拆下法兰螺栓将阀门整体拆下，或者松开中间的连接螺栓拆开阀体，就能更换内部的球体和密封组件。

三、 顶部核心枢纽：ISO 5211 高平台设计

这是这张图片中非常亮眼且极具实用价值的细节——阀杆顶部的安装平台（Mounting Pad）。

• 从“手动”到“自动”的无缝升级：仔细观察顶部阀杆和方形连接轴周围，有一个带有螺栓孔的方形凸起底座。这是符合 ISO 5211 国际标准 的执行器安装法兰。
• 它的最大优势在于：出厂时，这款阀门是手动操作的（配带手柄）。但如果用户在后期工厂扩建或自动化升级中，需要将其改装为电动或气动控制，只需要直接购买与这个平台尺寸匹配的电动/气动执行器，用螺栓固定即可。无需破坏阀门主体，无需重新焊接，这种“直装式”设计大大降低了后期的自动化改造成本。

四、 浮动球技术与启闭特性

虽然没有直接拍到内部，但结合 Q41F 和图片尺寸，这通常是一台 浮动球阀（Floating Ball Valve）。

• 工作原理：球体是“浮”在阀座上的，没有底部轴承支撑。当阀门关闭时，介质压力会将球体紧紧推向出口端的密封圈，实现“越压越紧”的自紧式密封。
• 操作快捷：和所有球阀一样，只需将手柄（或执行器）旋转 90度，就能实现从全开到全关的切换，动作极快，适合需要快速切断的场景。

五、 核心应用场景与采购建议

基于 DN50 + PN16 + 不锈钢 + 法兰连接 的属性，这款 Q41F 法兰球阀是以下工况的绝佳选择：

1. 自来水与污水处理：水厂泵站进出水、加药管线上的截断阀。
2. 暖通空调（HVAC）系统：中央空调冷冻水/冷却水管道中的控制节点。
3. 食品与医药轻工业：因不锈钢材质不易生锈且易冲洗，常用于各类非强腐蚀性液体的输送。

采购与安装忠告（新手避坑必看）：

1. 注意垫片：安装法兰连接球阀时，务必在两片法兰之间放入配套的金属缠绕垫片或石墨垫片，不能直接硬碰硬连接，否则极易漏水。
2. 拧紧力矩：紧固法兰螺栓时，请采用对角线交替拧紧的方式，防止法兰因受力不均而翘曲。
3. 温度限制：虽然不锈钢耐高温，但 Q41F 的“F”（PTFE密封圈）耐温一般在 -20℃ 至 150℃。若输送超过 150℃ 的热油或热水，必须选用“H”代号的全金属硬密封球阀，千万不能用这款常规软密封球阀，否则密封圈会迅速熔毁导致大面积泄漏。
